Reductores Motovario de engranajes coaxiales

Reductores engranajes linea MOTOVARIO Serie H

Reductores coaxiales Serie H – fundición (H, PH, CH, IH)

Son reductores proyectados para ofrecer el máximo nivel de fiabilidad incluso en condiciones de funcionamiento especialmente duras, los productos de la serie H garantizan condiciones de absoluta versatilidad y están indicados para aplicaciones que requieren elevadas cargas radiales.

Una amplia gama de modelos, disponibles en la versión de hierro fundido desde el tamaño 030 al 140.

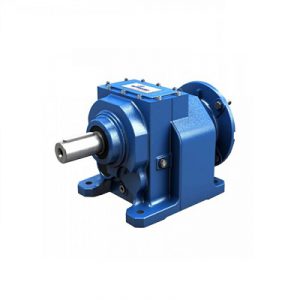

H – PH (Predisposición conexión motor con acoplamiento elástico)

Reductor_motovario_coaxial_ch_fundicion — CH *(Con motor compacto)*

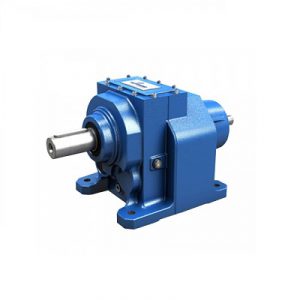

IH (Con eje macho de entrada)

Características

Carcasas con patas, brida F y universales U
1, 2 y 3 trenes de engranajes
Engranajes de acero templado y revenido con perfil desbarbado o rectificado
Carcasas de fundición gris G200 de elevada resistencia optimizadas mediante análisis FEM
Grupos adaptados para soportar altas cargas axiales y con alta fiabilidad
Capacidades de carga cálculadas según ISO 6336 y comprobadas según AGMA 2001
Pintados con polvo epoxi-poliéster azul RAL 5010
Versión disponible ATEX 2GD/3GD
Accesorios: bridas de salida, dispositivo antirretorno, salidas reforzadas

Tamaños y rangos

030-040-050-060-080-100-125-140

Capacidades

Potencias desde 0,12 kW hasta 45 kw
Relaciones de reducción comprendidas entre 1,23 y 282,10
Valor de par máx. 8.000 Nm
Carga radial máxima admisible 55.000 N

Reductores coaxiales Serie H – Aluminio (HA – IHA – CHA)

Proyectados para ofrecer el máximo nivel de fiabilidad incluso en condiciones de funcionamiento especialmente duras, los productos de la serie HA garantizan condiciones de absoluta versatilidad y están indicados para aplicaciones que requieren elevadas cargas radiales.

Una amplia gama de modelos, disponibles en la versión de aluminio desde el tamaño A30 al A60.

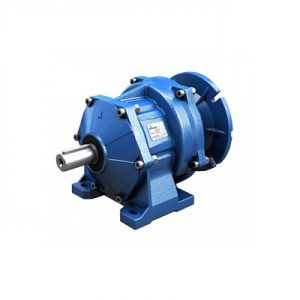

motovario_reductor_coaxial_al_ha — **HA:** *(Predisposición conexión motor)*

Motovario-coaxial-aluminio-serie-cha — **CHA** *(Con motor compacto)*

motovario-coaxial-aluminio-serie-iha — **IHA** *(Con eje macho de entrada)*

Características

Carcasas con patas, brida F y universales U
1, 2 y 3 trenes de engranajes
Engranajes de acero templado y revenido con perfil desbarbado o rectificado
Carcasas de aleación de aluminio fundido bajo presión
Grupos adaptados para soportar aplicaciones exigentes pero uniformes, con dotes de particular ligereza
Capacidades de carga cálculadas según ISO 6336 y comprobadas según AGMA 2001
Pintados con polvo epoxi-poliéster azul RAL 5010
Versión disponible ATEX 3GD
